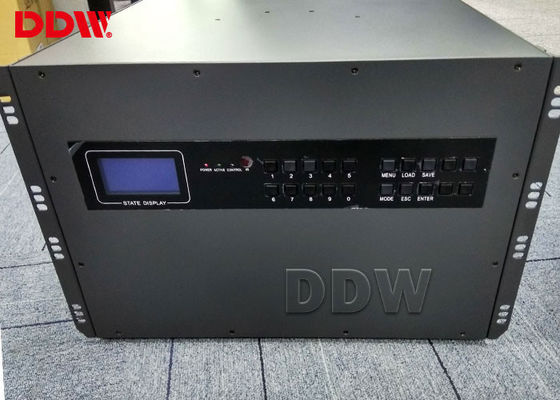

ภาพเรียลไทม์ PC Video Wall Controller บอร์ดการ์ดเอาต์พุต 6x6 อินพุต
Video Wall Controller 6x6.5 มมคุณสมบัติ:
1. การกำหนดค่าฮาร์ดแวร์เต็มรูปแบบโดยไม่มีระบบปฏิบัติการ
2. เทคโนโลยีการประมวลผลแบบขนานบัสความเร็วสูงการประมวลผลแบบไม่บีบอัดแบนด์วิธสูง
3. แสดงภาพแบบเรียลไทม์ไม่มีเฟรมหลุด
4. ความยืดหยุ่นในการเพิ่มบอร์ดอินพุต / เอาต์พุต
5. รองรับการ์ดอินพุตและเอาต์พุตบางส่วนพร้อมการแก้ไขแบบผสม
6. การ์ดอินพุต / เอาท์พุตรองรับการทำงานแบบพลักแอนด์เพลย์แบบถอดเปลี่ยนได้อย่างรวดเร็ว
7. ความละเอียดเอาต์พุตสูงสุด 1920 x 1200
8. อินเทอร์เฟซอินพุต BNC, VGA, DVI, HDMI, SDI และ RJ45 ที่หลากหลายรองรับความละเอียดที่หลากหลายได้ถึง 1920x1200 ควบคุมผ่าน RS-232 หรือ Ethernet
Video Wall Controller 6x6.5 มมการติดตั้งและถอดชิ้นส่วนที่ง่ายขึ้น
ข้อกำหนดทางเทคนิคของ Video Wall Controller 6x6
| ชุดโมเดล | กับ CBD | ฟังก์ชัน | ไม่มี CBD | ||||
| คำอธิบายฟังก์ชัน |
4channel CBD, 16channel AV, อินพุต VGA / DVI 12channel, รองรับเครื่องเล่น splicing หลายตัวได้อย่างอิสระและสามารถแสดงที่แตกต่างกันได้ sigal ในเวลาเดียวกันกับระบบต้องใช้หน้าจอที่สร้างขึ้นในบอร์ดโซ่เดซี่ |
~ | 16channel AV, อินพุต VGA / DVI 16 ช่อง, เคส 6U รองรับอาร์เรย์ 16 หน้าจอ | ||||
| สัญญาณอินพุต (อุปกรณ์เสริม) | CVBS | รองรับรูปแบบ PAL / NTSC พอร์ต BNC หลายพอร์ต | ~ | ||||
| VGA / RGBHV | พอร์ต VGA DB-15 หลายช่องรองรับอินพุต VGA แบบเต็มรูปแบบ | ~ | |||||
| HDMI, DVI, 4K-DVI, IP | รองรับอินพุต 4K (3840x2160) แต่ละ IP ถอดรหัส 4 ช่อง | ~ | |||||
| YPbPr, YCbCr (ปรับแต่งได้) | ขั้วต่อเดียวกันของสัญญาณ VGA, RGBHV, รองรับ PAL, รูปแบบ NTSC และ 720P, 1080i HSTV | ~ | |||||
| SDI (ปรับแต่งได้) | พอร์ต BNC | ~ | |||||
| AV, SD / HD / 3G SDI, การถอดรหัส IP, ใยแก้วนำแสง, DP, HDBaseT, การ์ดตรวจสอบตัวอย่างสามารถปรับแต่งได้ | ~ | ~ | |||||
| ความละเอียดอินพุต | ความละเอียดสูงสุด 4K ที่ใช้กันทั่วไป | ||||||
| รูปแบบสัญญาณเอาต์พุต | VGA, RGBHV | ช่องสัญญาณ XGA (1024x768 @ 60Hz) / พอร์ต DB-15 | ~ | ||||
| HDMI, DVI, 4K-DVI | เอาต์พุต HDMI, DVI | ~ | |||||
| 3G SDI (กำหนดเองได้) | พอร์ต BNC วนออก | ~ | |||||
| AV, YPbPr, ตัวแปลง DVI-HDMI, SD, HD, DP, HDBaset สามารถปรับแต่งได้ | ~ | ~ | |||||
| ความละเอียดเอาต์พุต | ความละเอียดสูงสุด 4K ที่ใช้กันทั่วไป | ||||||
| ควบคุม | พอร์ต RS232 มาตรฐาน | ||||||
| รีโมทคอนโทรล IR (กำหนดเองได้), คอนทริล LAN, IOS, การควบคุม Android APP (อุปกรณ์เสริม) | |||||||
| ซอฟต์แวร์ควบคุมระบบ | ซอฟต์แวร์ควบคุมพิเศษ | ||||||
| พาวเวอร์ซัพพลาย | แหล่งจ่ายไฟสำรอง 110-220VAC, 50 / 60Hz | ||||||
| การบริโภค | 12W / ช่อง | ||||||
| อุณหภูมิในการทำงาน | -20 ° C - 60 ° C | ||||||
| ความชื้นในการทำงาน | 5-95% | ||||||
| ข้อกำหนดกรณี | 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U โครงตู้แร็คมาตรฐาน | ||||||
| อินเทอร์เฟซการควบคุมแบบอนุกรม | RS-232,9 พินตัวเมีย, Type-D | ||||||
| อัตราบอด | 115200 | ||||||
Hareware video wall controller U Chassis Specs
| ขนาดแชสซี U | Dims คอนโทรลเลอร์ (มม.) L * W * H |
แพ็คสลัว (มม.) L * W * H |
NW (กก.) | GW (กก.) | จำนวนอินพุตสูงสุด | จำนวนเอาต์พุตสูงสุด | การใช้พลังงานสูงสุด (วัตต์) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 น | 19.25 น | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 น | 32 | 32 | 400 |
| 12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
