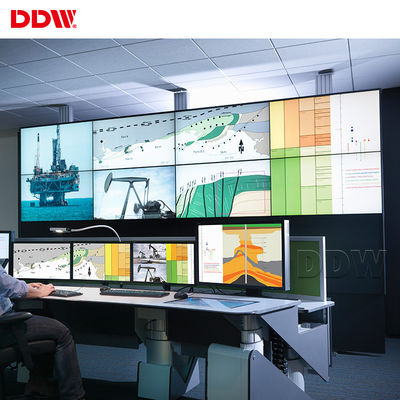

4k 18x18 PC Video Wall Controller ระบบวิดีโอเสียงสำหรับศูนย์เฝ้าระวังกล้องวงจรปิด
การจัดการวิดีโอวอลล์หลายกลุ่ม:
รองรับพีซีซอฟต์แวร์ควบคุมมือถือจอแสดงผลการตรวจสอบล่วงหน้า:
ฟังก์ชั่นการควบคุมแบบบูรณาการ:
ข้อกำหนดทางเทคนิคของ DDW PC Video Wall Controller
| ชุดโมเดล | กับ CBD | ฟังก์ชัน | ไม่มี CBD | ||||
| คำอธิบายฟังก์ชัน | 4channel CBD, 16channel AV, 12channel อินพุต VGA / DVI,
รองรับผู้เล่นประกบหลายคนได้อย่างอิสระและสามารถแสดงที่แตกต่างกันได้ sigal ในเวลาเดียวกันกับระบบต้องใช้หน้าจอที่สร้างขึ้นในบอร์ดโซ่เดซี่ |
~ | 16channel AV, อินพุต VGA / DVI 16 ช่อง, เคส 6U รองรับอาร์เรย์ 16 หน้าจอ | ||||
| สัญญาณอินพุต (อุปกรณ์เสริม) | CVBS | รองรับรูปแบบ PAL / NTSC พอร์ต BNC หลายพอร์ต | ~ | ||||
| VGA / RGBHV | พอร์ต VGA DB-15 หลายช่องรองรับอินพุต VGA แบบเต็มรูปแบบ | ~ | |||||
| HDMI, DVI, 4K-DVI, IP | รองรับอินพุต 4K (3840x2160) แต่ละ IP ถอดรหัส 4 ช่อง | ~ | |||||
| YPbPr, YCbCr (ปรับแต่งได้) | ขั้วต่อเดียวกันของสัญญาณ VGA, RGBHV, รองรับ PAL, รูปแบบ NTSC และ 720P, 1080i HSTV | ~ | |||||
| SDI (ปรับแต่งได้) | พอร์ต BNC | ~ | |||||
| AV, SD / HD / 3G SDI, การถอดรหัส IP, ใยแก้วนำแสง, DP, HDBaseT, การ์ดตรวจสอบตัวอย่างสามารถปรับแต่งได้ | ~ | ~ | |||||
| ความละเอียดอินพุต | ความละเอียดสูงสุด 4K ที่ใช้กันทั่วไป | ||||||
| รูปแบบสัญญาณเอาต์พุต | VGA, RGBHV | ช่องสัญญาณ XGA (1024x768 @ 60Hz) / พอร์ต DB-15 | ~ | ||||
| HDMI, DVI, 4K-DVI | เอาต์พุต HDMI, DVI | ~ | |||||
| 3G SDI (กำหนดเองได้) | พอร์ต BNC วนออก | ~ | |||||
| AV, YPbPr, ตัวแปลง DVI-HDMI, SD, HD, DP, HDBaset สามารถปรับแต่งได้ | ~ | ~ | |||||
| ความละเอียดเอาต์พุต | ความละเอียดสูงสุด 4K ที่ใช้กันทั่วไป | ||||||
| ควบคุม | พอร์ต RS232 มาตรฐาน | ||||||
| รีโมทคอนโทรล IR (กำหนดเองได้), คอนทริล LAN, IOS, การควบคุม Android APP (อุปกรณ์เสริม) | |||||||
| ซอฟต์แวร์ควบคุมระบบ | ซอฟต์แวร์ควบคุมพิเศษ | ||||||
| พาวเวอร์ซัพพลาย | แหล่งจ่ายไฟสำรอง 110-220VAC, 50 / 60Hz | ||||||
| การบริโภค | 12W / ช่อง | ||||||
| อุณหภูมิในการทำงาน | -20 ° C - 60 ° C | ||||||
| ความชื้นในการทำงาน | 5-95% | ||||||
| ข้อกำหนดกรณี | 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U โครงตู้แร็คมาตรฐาน | ||||||
| อินเทอร์เฟซการควบคุมแบบอนุกรม | RS-232,9 พินตัวเมีย, Type-D | ||||||
| อัตราบอด | 115200 | ||||||
| การกำหนดค่าพิน | 2 = TX, 3 = RX, 5 = GND | ||||||
| อินเทอร์เฟซการควบคุมอีเธอร์เน็ต | หญิง RJ-45, TCP / IP | ||||||
| ความเร็วในการควบคุมอีเธอร์เน็ต | อัตโนมัติ 10M หรือ 100M ฟูลดูเพล็กซ์หรือฮาล์ฟดูเพล็กซ์ | ||||||
| เวลาทำงาน | 365x7x24 ชม | ||||||

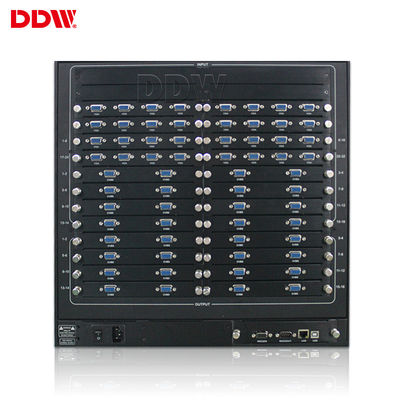

ข้อกำหนดทางเทคนิคของตัวเชื่อมต่ออินพุต / เอาต์พุต
| อินพุต VGA / RGB | อินพุต: 15 พิน HD D-Sub ตัวเมีย | |
| โหมดซิงค์: ซิงค์อิสระ HV | ||
| ความลึกของสี: 32 บิต / พิกเซล | ||
| ความละเอียด: 640 * 480 / 60HZ - 1920 * 1200 / 60HZ | ||
| ความต้านทานอินพุต: 75Ω | ||
| อินพุตวิดีโอ | ขั้วต่ออินพุต: BNC | |
| การตรวจจับ: การตรวจจับอัตโนมัติแบบเต็มรูปแบบ | ||
| ความต้านทานอินพุต: 75Ω | ||
| เอาต์พุต VGA หรือ DVI | ความละเอียด: 1024x768 / 60HZ-1920x1200 / 60HZ | |
| ความลึกของสี: 32 บิต / พิกเซล | ||
| ความต้านทานขาออก: 75Ω | ||
| คุณสมบัติทางกายภาพของขั้วต่ออินพุต / เอาต์พุต | ||
| สัญญาณ | ตัวเชื่อมต่อ | ประเภท |
| อินพุตวิดีโอคอมโพสิต | บีเอ็นซี | หญิง |
| อินพุต VGA | HD D-Sub 15 พิน | หญิง |
| เอาต์พุต VGA | HD D-Sub 15 พิน | หญิง |
| เอาต์พุต DVI | 24 + 5 หรือ 24 + 1 มาตรฐาน | หญิง |
| AUX RS-232 | D-Sub 9 พิน | หญิง |
| RS-232 หลัก | D-Sub 9 พิน | หญิง |
