| สถานที่กำเนิด: | มณฑลกวางตุ้ง, จีน (แผ่นดินใหญ่) |
|---|---|
| ชื่อแบรนด์: | DDW |
| ได้รับการรับรอง: | ISO9001 ,CE , RoHS , FCC , 3C |
| หมายเลขรุ่น: | DDW-VM0505 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ตั้ง / ชุด |
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | แพ็คกล่องสองชั้น |
| เวลาการส่งมอบ: | 3 วันทำการเมื่อชำระเงิน |
| เงื่อนไขการชำระเงิน: | T / T, L / C, Western Union, Alibaba Trade Assurance |
| สามารถในการผลิต: | 1000PCS / เดือน |
| ความละเอียดเอาต์พุต: | 1920 * 1080 | PIP สูงสุดต่อหน้าจอ: | 1,4,16, การปรับแต่ง |
|---|---|---|---|
| คุณภาพสี: | 32bit | ตะลอนซูม PIP: | สนับสนุน |
| แหล่งสัญญาณอินพุตเอาต์พุต: | HDMI, DVI, VGA, AV, YPbPr, IP | ชื่อผลิตภัณฑ์: | เมทริกซ์กำแพงวิดีโอ |
| ป้อนหมายเลข: | 5 | หมายเลขเอาต์พุต: | 5 |
| แสงสูง: | เครื่องมัลติเพล็กเซอร์วิดีโอวอลล์ตัวควบคุมเมทริกซ์วิดีโอ,video matrix controller |
||

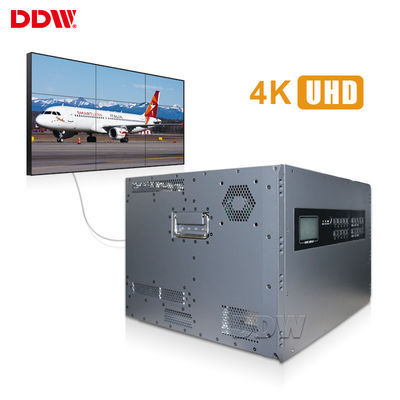

Video Wall Matrix ที่กำหนดเองการบริโภคระยะไกลของ APP 12W / ช่อง
คุณสมบัติ Video Wall Matrix:
1, 2 แยก ~ 4 ฟังก์ชั่นการแสดงผลแบบแยก (หนึ่งหน้าจอเดียว)
หนึ่งหน้าจอเดียวได้ถึง 4 แหล่งสัญญาณอินพุตพร้อมกันสามารถจัดวางในรูปแบบใดก็ได้และภาพซ้อนทับ
2, รองรับการกำหนดค่า Video Wall
iMAX-5000 ซีรีส์ซึ่งมีตัวประมวลผลภาพดิจิตอลความละเอียดสูงในตัวรองรับการกำหนดค่าวิดีโอวอลล์ทั้งเมทริกซ์และโมเสค
3, โปรเซสเซอร์สวิทช์แบบไม่มีรอยต่อภายใน
ไม่มีรอยต่อไม่มีหน้าจอสีดำตัวประมวลผลการสลับวิดีโอที่ราบรื่นภายใน
4, ฟังก์ชัน PIP / POP
รองรับฟังก์ชั่น picture in picture (PIP) ภาพนอกภาพ (POP)
หน้าจอเดียวสามารถซ้อน 4 เนื้อหาบนหน้าจอคุณยังสามารถปรับขนาดและตำแหน่งหรือข้ามเส้นขอบที่หน้าจออื่นได้
5, ฟังก์ชั่นการซูมบางส่วน
รองรับฟังก์ชั่นซูมหน้าจอเดียวคุณสามารถซูมดูภาพจากแหล่งสัญญาณใดก็ได้ในพื้นที่เฉพาะ
6, ส่วนต่อประสานผู้ใช้แบบกราฟิกที่เป็นมิตรกับผู้ใช้
เพียงใช้อุปกรณ์เมาส์คลิกที่เนื้อหาวิดีโอที่คุณต้องการเล่นจากนั้นลากและวางขนาดและตำแหน่งที่แสดง
7, รองรับการสลับรูปแบบหลายอินพุต
VGA, DVI, CVBS, HDMI และ SDI เช่นการรองรับรูปแบบหลายอินพุต
8, การเล่นแบบวนซ้ำ
สามารถจัดเก็บโหมดการแสดงผลได้มากกว่า 100 ชุด
สนับสนุนการเล่นแบบวนซ้ำและการควบคุมการสลับผ่าน RS232 เครือข่ายหรือโหมด TCP / IP
9 อินพุตและเอาต์พุตขนาดกะทัดรัดและขยายได้
ช่องสัญญาณเข้า 40 ช่องสามารถขยายได้ถึง 18 หรือ 36 ช่องสัญญาณออกคุณสามารถใช้ระบบแสดงผลหลายจอขนาดใหญ่ในตัวเครื่องขนาดกะทัดรัด
10, การออกแบบที่ประหยัดพลังงาน
บอร์ดกราฟิกประหยัดพลังงานในตัวและเอฟเฟกต์การลดชิ้นส่วนโดยการออกแบบโครงสร้างหน่วยเดียว

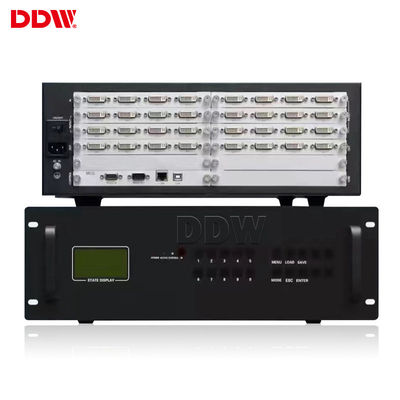

11 เปลี่ยนง่าย
การแนะนำและการขยายบอร์ดอินพุต - เอาท์พุตด้านหลังสามารถถอดออกได้อย่างง่ายดาย
ผู้ใช้สามารถเปลี่ยนบอร์ดอินพุตและเอาต์พุตด้วยยูนิตเดียวโดยไม่ต้องถอดแชสซีทั้งหมดออกจากแร็ค
DDW เมทริกซ์วิดีโอวอลล์ข้อกำหนดทางเทคนิค
| รายการเลขที่ | ส่วนประกอบ | คำอธิบาย | QTY / สัญญาณ | ประเภทสัญญาณ | |||||
| 1 | เมทริกซ์ผนังวิดีโอ DDW-VM0505 | อินพุต 5HDMI, เอาต์พุต 5HDMI, ฮาร์ดแวร์บริสุทธิ์, รองรับเครื่องเล่นประกบหลายตัวได้อย่างอิสระและสามารถแสดงซิกกัลที่แตกต่างกันในเวลาเดียวกันกับระบบได้โดยต้องใช้หน้าจอที่สร้างขึ้นในบอร์ดเดซี่เชน | 10 | HDMI | |||||
| 2 | ซอฟต์แวร์ | ติดตั้งในเครื่องพีซีเพื่อควบคุมหน้าต่างระบบปฏิบัติการ | 1 | ||||||
| 3 | เครื่องประดับ | ปลั๊กไฟ, ตัวควบคุม IR, คู่มือภาษาอังกฤษ | 1 | ||||||
| การ์ดอินพุต | |||||||||
| อินเตอร์เฟซ | 5 * HDMI ประเภทก | ||||||||
| สัญญาณ Protocal | HDMI 1.3, HDCP 1.3 เข้ากันได้กับ DVI1..0 | ||||||||
| EDID | สนับสนุน | ||||||||
| แบนด์วิดท์อินพุต | 165 เมกะเฮิร์ตซ์ | ||||||||
| ความละเอียด | HDTV 1920 * 1080 @ 60HZ, HDCP 1920 * 1200 @ 60HZ | ||||||||
| การ์ดแสดงผล | |||||||||
| อินเตอร์เฟซ | 5 * HDMI ประเภทก | ||||||||
| สัญญาณ Protocal | HDMI 1.3, VGA 1.0 เข้ากันได้กับ DVI1..0 | ||||||||
| แบนด์วิดท์เอาต์พุต | 165 เมกะเฮิร์ตซ์ | ||||||||
| ความละเอียดเอาต์พุต |
1920x1200 @ 60Hz, 1920x1080 @ 60Hz, 1680x1050 @ 60Hz, 1600x1200 @ 60Hz, 1600x900 @ 60Hz, 1440x900 @ 60Hz, 1400x1050 @ 60Hz, 1366x768 @ 60Hz, 1280x1024 @ 60Hz, 1280x960 @ 60Hz, 1280x800 @ 60Hz, 1280x720 @ 60Hz, 1024x768 @ 60Hz, 800x600 @ 60Hz |
||||||||
| สลับเอฟเฟกต์ | การสลับที่ราบรื่น | ||||||||
| ฟังก์ชั่นระบบ | |||||||||
| RS232 ใน | 1 | ||||||||
| IR ใน | 1 | ||||||||
| AC เข้า | AC100-240V | ||||||||
| รองรับระบบสี | ระบบ PAL / NTSC / SECAM | ||||||||
| ประเภทการควบคุม | IR รีโมทและการควบคุมซอฟต์แวร์ | ||||||||
| ภาษาของเมนู | อังกฤษ / จีน (สามารถปรับแต่งได้หลายภาษา) | ||||||||
| จอแสดงผลแนวตั้ง / แนวนอน | สนับสนุน | ||||||||
| รวมการแสดงผล | การสนับสนุนรวมจำนวนหน้าจอแนวนอนและแนวตั้งและแสดงการแสดงผล | ||||||||
| รองรับการรวมหน้าจอทั้งหมดเข้าด้วยกันเพื่อแสดงภาพเดียว | |||||||||
| จอแสดงผลที่เป็นของแข็ง | รองรับการป้อนข้อมูลแต่ละหน้าจอด้วยสัญญาณแยกกัน | ||||||||
| PIP / ซูม / โรมมิ่ง | ไม่ | ||||||||
| หลายอินเทอร์เฟซ | รองรับอินพุตสัญญาณ DVI, HDMI, VGA, AV และหลายสัญญาณ | ||||||||
| ความละเอียดที่หลากหลาย | รองรับอินพุต 1080P, 1080I, 720P, 480P และหลายความละเอียด | ||||||||
| เงื่อนไขการชำระเงิน | |||||||||
| การรับประกัน: รับประกัน 3 ปีจะมีการเรียกเก็บค่าธรรมเนียมเพิ่มเติมสำหรับการรับประกันเพิ่มเติมหลายปี | |||||||||
ข้อกำหนดทางเทคนิคของตัวเชื่อมต่ออินพุต / เอาต์พุต
| อินพุต VGA / RGB | อินพุต: 15 พิน HD D-Sub ตัวเมีย | |
| โหมดซิงค์: ซิงค์อิสระ HV | ||
| ความลึกของสี: 32 บิต / พิกเซล | ||
| ความละเอียด: 640 * 480 / 60HZ - 1920 * 1200 / 60HZ | ||
| ความต้านทานอินพุต: 75Ω | ||
| อินพุตวิดีโอ | ขั้วต่ออินพุต: BNC | |
| การตรวจจับ: การตรวจจับอัตโนมัติแบบเต็มรูปแบบ | ||
| ความต้านทานอินพุต: 75Ω | ||
| เอาต์พุต VGA หรือ DVI | ความละเอียด: 1024x768 / 60HZ-1920x1200 / 60HZ | |
| ความลึกของสี: 32 บิต / พิกเซล | ||
| ความต้านทานขาออก: 75Ω | ||
| คุณสมบัติทางกายภาพของขั้วต่ออินพุต / เอาต์พุต | ||
| สัญญาณ | ตัวเชื่อมต่อ | ประเภท |
| อินพุตวิดีโอคอมโพสิต | บีเอ็นซี | หญิง |
| อินพุต VGA | HD D-Sub 15 พิน | หญิง |
| เอาต์พุต VGA | HD D-Sub 15 พิน | หญิง |
| เอาต์พุต DVI | 24 + 5 หรือ 24 + 1 มาตรฐาน | หญิง |
| AUX RS-232 | D-Sub 9 พิน | หญิง |
| RS-232 หลัก | D-Sub 9 พิน | หญิง |
